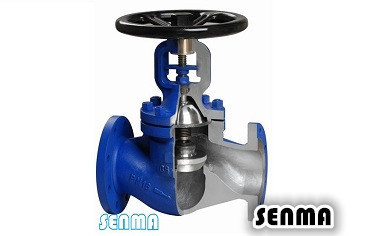

一、结构与组成
-
阀体：主体结构，内部包含流体通道和阀座。
-
阀瓣（阀芯）：与阀座配合实现密封，形状多为圆锥形或平面形。
-
阀杆：连接阀瓣和手轮/执行机构，传递启闭动力。
-
阀盖：密封阀体上部，通常包含填料函（防止介质泄漏）。
-
手轮/执行机构：手动操作或自动控制（电动、气动等）。
-
填料：密封阀杆与阀盖之间的间隙，常用石墨、聚四氟乙烯等材料。
二、工作原理
-
开启状态：转动手轮或启动执行机构，阀杆带动阀瓣上升，流体从阀座下方流入，通过阀瓣与阀座之间的间隙流出。
-
关闭状态：阀瓣下降压紧阀座，阻断流体流动。
-
流量调节：通过调节阀瓣开度（部分开启），改变通道截面积，实现流量控制。
三、分类
-
按结构形式：
-

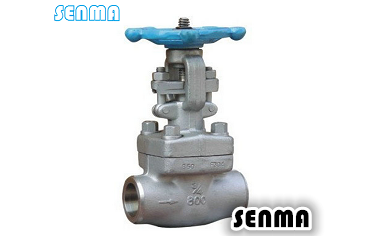

按连接方式：
-

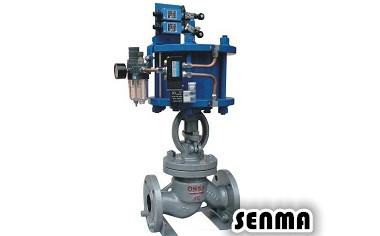

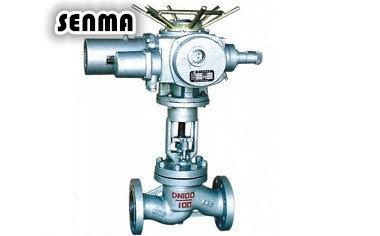

按驱动方式：
四、特点与优缺点
优点：
-
密封性好：阀瓣与阀座接触面积大，泄漏率低。
-
调节精度高：适合需要精确流量控制的场合。
-
耐高压：结构强度高，适用于高压管道系统。
-
维修方便：阀盖可拆卸，便于更换阀瓣或填料。
缺点：
-
流阻较大：流体需多次改变方向，导致压力损失较高。
-
启闭力矩大：尤其在高压系统中，需较大操作力。
-
单向流动：通常标有流向箭头，不可反向安装。
五、应用场景
截止阀广泛用于需要严格密封和流量调节的场合，例如：
六、选型注意事项
-
介质特性：腐蚀性、温度、粘度（如高温蒸汽需选用耐热钢阀体）。
-
压力等级：根据管道设计压力选择阀门公称压力（PN）。
-
流向要求：注意阀体标注的流动方向（通常“低进高出”）。
-
材料匹配：阀体、阀瓣材料需耐介质腐蚀（如不锈钢、合金钢）。
-
执行机构类型：根据自动化需求选择手动、电动或气动。
七、维护与常见问题
