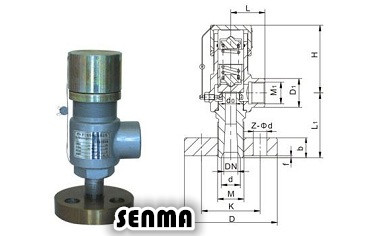

一、结构与组成
-
阀体：承受介质压力的主体结构，通常为铸造或锻造材质。
-
阀座：与阀瓣配合形成密封面的固定部件。
-
阀瓣（阀芯）：受压力驱动的活动部件，开启时释放介质。
-
弹簧/重锤：提供关闭力的装置（弹簧式或杠杆重锤式）。
-
调节机构：用于设定开启压力（如弹簧预紧力调节螺栓）。
-
排放口：介质超压时的泄放通道。
-
保护罩：防止异物进入或人为误操作（部分型号配备）。
二、工作原理
安全阀通过平衡介质压力与弹簧/重锤的预紧力实现自动启闭：
-
正常状态：系统压力低于设定值，弹簧力使阀瓣紧压阀座，阀门关闭。
-
超压状态：系统压力超过设定值，介质压力推动阀瓣上移，阀门开启泄压。
-
回座状态：压力降至关闭压力（回座压力）时，弹簧力复位阀瓣，阀门关闭。
三、分类
| 分类依据 |
类型 |
特点 |
| 驱动方式 |

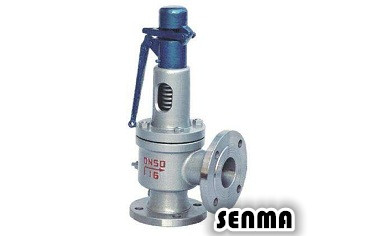

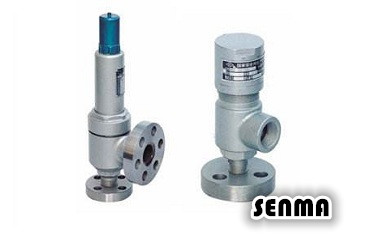

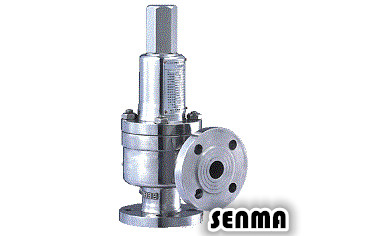

弹簧式安全阀 |
结构紧凑，调节方便，应用最广泛。 |
| |

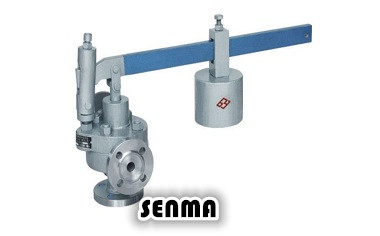

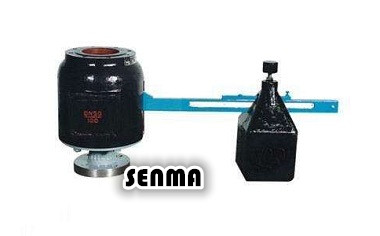

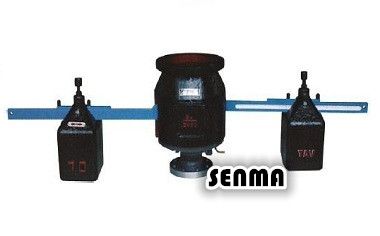

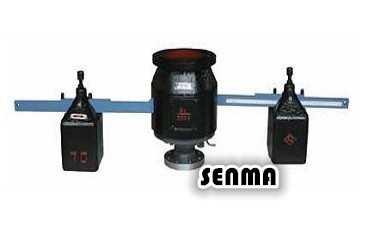

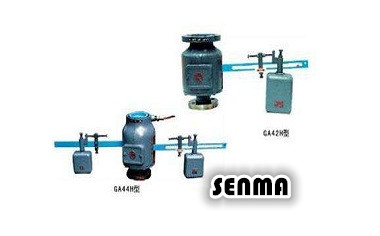

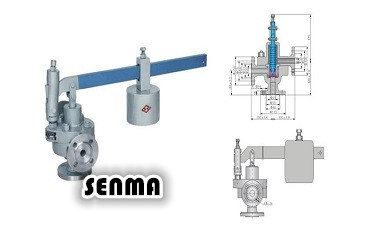

杠杆重锤式安全阀 |
通过杠杆和重锤提供关闭力，适用于低压大流量场景。 |
| 开启特性 |

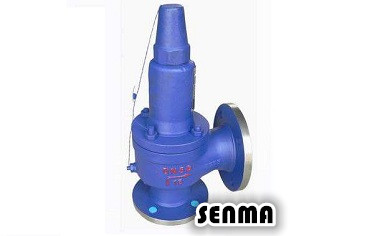

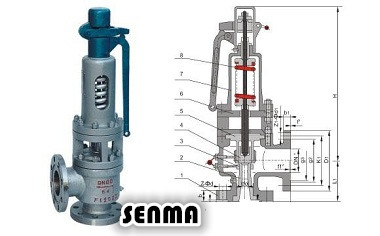

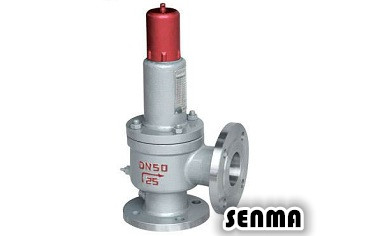

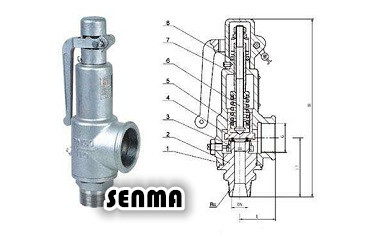

全启式安全阀 |
阀瓣开启高度≥1/4流道直径，排放量大，适用于气体或蒸汽。 |
| |

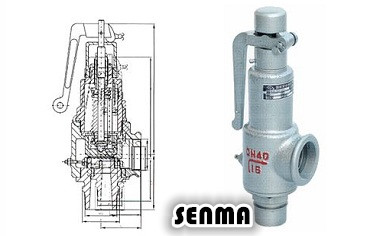

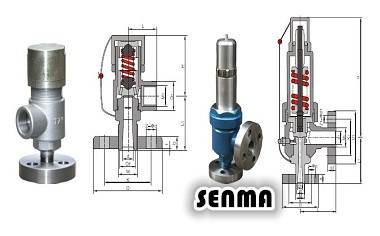

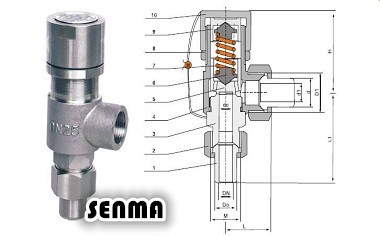

微启式安全阀 |
阀瓣开启高度为1/40~1/20流道直径，适用于液体或小流量场合。 |
| 介质类型 |
气体/蒸汽安全阀 |
通常为全启式，阀座设计适应可压缩流体。 |
| |
液体安全阀 |
微启式结构，防止液体喷溅。 |
| 排放方式 |
开放式安全阀 |
排放介质直接排放大气，用于无害介质（如空气、水蒸气）。 |
| |
封闭式安全阀 |
排放介质通过管道引至指定位置，用于有毒、易燃或腐蚀性介质。 |
四、特点与优缺点
优点：
缺点：
-
单次泄放量有限：需精确计算排放能力，避免选型过小。
-
维护要求高：需定期校验，防止弹簧疲劳或密封面腐蚀。
-
不适用于持续调节：仅用于超压保护，不可替代调节阀。
五、关键参数
-
整定压力（设定压力）：阀门开始开启的压力。
-
排放压力：阀瓣达到最大开启高度时的系统压力。
-
回座压力：阀门重新关闭时的压力，通常低于整定压力。
-
排放量：阀门全开时单位时间的介质泄放量。
-
启闭压差：整定压力与回座压力的差值。
六、应用场景
-
锅炉系统：防止锅炉因蒸汽压力过高爆炸。
-
压力容器：储气罐、反应釜等设备的超压保护。
-

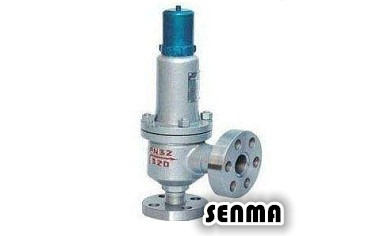

石油化工：管道、蒸馏塔、压缩机的安全泄放。
-
电力行业：汽轮机、高温高压蒸汽系统。
-
制冷系统：冷媒储罐的过压保护。
七、选型注意事项
-
介质特性：气体、液体或蒸汽，以及腐蚀性、毒性等。
-
压力参数：整定压力、回座压力需符合系统设计要求。
-
排放能力：根据系统最大超压流量选择阀门通径。
-
连接方式：法兰、螺纹或焊接，匹配管道接口。
-
材料兼容性：阀体、弹簧需耐介质腐蚀（如不锈钢、哈氏合金）。
-
认证标准：符合ASME、API、GB/T等行业标准。
八、维护与常见故障
-
定期校验：每年至少一次压力测试，确保动作精度。
-
密封面检查：清理阀瓣与阀座间的杂质，修复磨损或划痕。
-
弹簧维护：检测弹簧刚度，防止疲劳失效。
-
泄漏处理：超压后若阀门无法完全闭合，需研磨密封面或更换阀瓣。
-
腐蚀防护：潮湿或腐蚀性环境中，涂抹防锈油脂或更换耐腐材质。
九、与泄压阀的对比
| 对比项 |
安全阀 |
泄压阀（Relief Valve） |
| 适用介质 |
主要用于气体、蒸汽 |
主要用于液体 |
| 动作特性 |
全启式快速排放，开启高度大 |
比例式开启，开度随压力升高逐渐增大 |
| 标准规范 |
需符合ASME Sect. VIII或GB/T 12241 |
遵循API 520/526或液体专用标准 |
| 复位精度 |
回座压力较低，启闭压差大 |
启闭压差较小，闭合更紧密 |
